技術要求

l         彈簧有效圈數

      應不少于130圈，為拉伸螺旋彈簧(密繞) 。

l         彈簧旋繞比

      應為25倍~ 35倍。

l         彈簧材料

      應采用扁形鋼絲密繞，彈簧鋼絲寬a為2.5 mm~2.8 mm，厚b為0.6 mm~0. 8 mm。

l         彈簧剛度

               20圈的彈簧剛度應為2.0X 10ˉ3  N/mm~5.0X 10ˉ3  N/ mm。

l         彈簧工作極限長度

      應達到彈簧自由長度的100倍。

l         彈簧端部結構形式

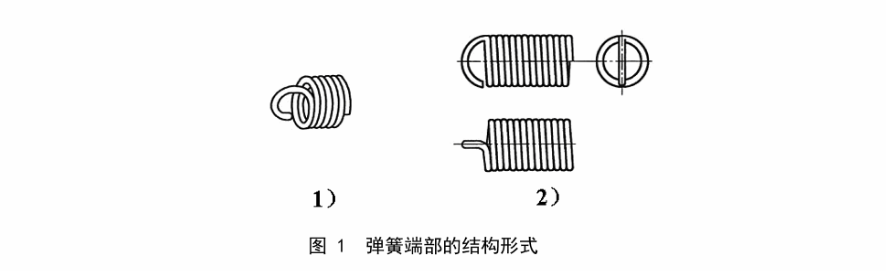

      彈簧端部結構形式應為半圓環鉤，參見圖1。圖中1)為軸測圖，2)為三視圖。

l         彈簧表面處理

    彈簧表面應鍍鋅鈍化(并除氫)。

l         外觀和工藝

    應符合JY/T 0001- 2003中7.4. 1，彈簧端部不應有毛刺、快口。

試驗方法

l         外形尺寸

    用分度值為1 mm的鋼直尺和分度值為0.02 mm的游標卡尺測量，應符合5.3、5.5。

l         彈簀旋繞比

                用分度值為0.02 mm的游標卡尺測量彈簧外徑和彈簧鋼絲寬度，并按公式(以下)計算，應符合5.2。

式中:

W--彈 簧旋繞比;

D- -彈簧中徑，單位為毫米 ;

a--彈簧鋼絲寬度，單位為毫米。

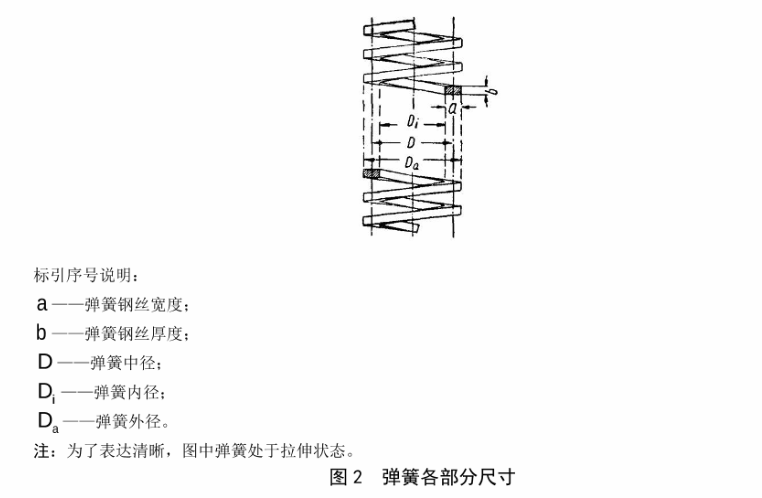

參見圖2。

注:彈簧鋼絲寬度即彈簧材料截面沿彈簀徑向?qū)挾?/span>
